RECONOCIMIENTO DE MATERIALES Y NORMAS DE SEGURIDAD DE TRABAJO EN EL LABORATORIO

INTRODUCCIÓN

 En este informe se le hablara sobre OBJETIVOS PROCEDIMIENTO  MARCO TEÓRICO Clasificación de los materiales

OBJETIVO GENERAL

Explicar de manera general el desarrollo del componente practico con un recurso digital

OBJETIVOS ESPECÍFICOS

Describir conceptos básicos para el desarrollo de las practicas de laboratorio

Reconocer el material de laboratorio utilizado en la practica de laboratorio

Familiarizar al estudiante con los diversos materiales,implemento y equipos usados en el laboratorio químico




Instruir al estudiante en las reglas básicas de comportamiento y seguridad dentro de un laboratorio de química



Identificar símbolos de peligrosidad usados para determinar las características de sustancias peligrosas

CONTENIDO

INGRESO AL LABORATORIO

Aquí se mostrara lo que se encontrara a la entrada del laboratorio

El extintor es un aparato que contiene un agente extintor (producto cuya acción provoca la extinción) en su interior, que puede ser proyectado o dirigido sobre un incendio por acción de una presión interna, con el fin de apagar el fuego en su fase inicial. Puede transportarse y operarse a mano.

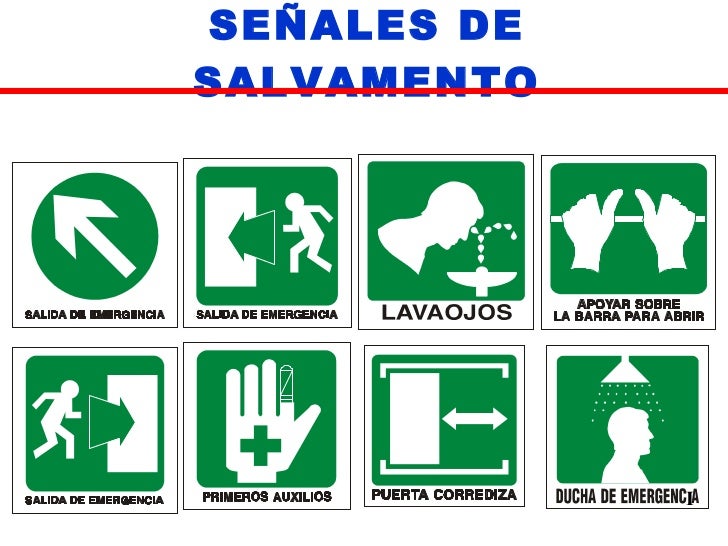

Las señales de seguridad sirven para informar o advertir de la existencia de un riesgo o peligro, de la conducta a seguir para evitarlo, de la localización de salidas y elementos de protección o para indicar la obligación de seguir una determinada conducta

Llegar temprano a las practicas,nos ayudara para un mejor entendimiento

Aquí se encuentran toda la información sobre el reglamento del laboratorio.

MATERIAL DEL LABORATORIO

Cepillo para tubos de ensayo

Sirve para limpiar por dentro un tubo de ensayo

Frasco lavador

También llamada frasco lavador o matraz de lavado la pizeta es un frasco cilíndrico de plástico con pico largo, que se utiliza en el laboratorio de química o biología, para contener algún solvente, por lo general agua destilada o des-mineralizada, aunque también solventes orgánicos como etanol, metanol y hexano

Autoclave

Un autoclave de laboratorio es un dispositivo que sirve para esterilizar material de laboratorio, utilizando vapor de agua a alta presión y temperatura para ello, evitando con las altas presiones que el agua llegue a ebullir a pesar de su alta temperatura.

Frasco de Woolf

Consiste en una botella de vidrio, de dos o tres cuellos. A veces tiene otro en la base. FUNCIÓN: Sirve para disolver gases en líquidos

MATERIALES VOLUMETRICOS

Matraz Erlenmeyer

Es un recipiente que permite contener sustancias o calentarlas.

Matraz Aforado

En química, un matraz volumétrico o aforado es un recipiente con forma de pera, fondo plano y un cuello largo y delgado. Suelen fabricarse en materiales como vidrio, vidrio borosilicato o polipropileno. Algunos tienen una marca grabada alrededor del cuello que indica cierto volumen de líquido que es el contenido a una temperatura concreta (usualmente 20ºC).

Pipetas Normal y Volumetrica

Son utensilios que permiten medir volúmenes. Las hay en dos presentaciones:

a) Pipetas graduada: Es un elemento de vidrio que sirve para dar volúmenes exactos, con esta pipeta, se pueden medir distintos volúmenes de líquido, ya que lleva una escala graduada.

b) Pipeta volumétrica: Es un elemento de vidrio, que posee un único valor de medida, por lo que sólo puede medir un volumen.

Las pipetas graduadas permiten medir volúmenes intermedios, pues están graduadas, mientras que las pipetas vulumétricas sólo miden el volumen que viene indicado en ellas.

Probeta Normal y Graduada

Es un utensilio que permite medir volúmenes están hechas normalmente de vidrio pero también las hay de plástico. Así mismo las hay de diferentes tamaños (volúmenes).

Bureta

Es un utensilio que permite medir volúmenes, es muy útil cuando se realizan neutralizaciones.

Vasos de precipitado

Son utensilios que permiten calentar sustancias hasta obtener precipitados.

Gotero

Un cuentagotas o gotero es un tubo hueco terminado en su parte inferior en forma cónica y cerrado por la parte superior por una perilla o dedal de goma.

MATERIALES DE CALENTAMIENTO

Mechero de alcohol

Un encendedor, también llamado mechero o yesquero, es un dispositivo pirotécnico portátil usado para generar una llama.

Mechero de bunsen

Es un utensilio metálico que permite calentar sustancias.  Puede proporciona una llama caliente (de hasta 1500 grados centígrados), constante y sin humo, por lo que se utiliza mucho en los laboratorios. Está formado por un tubo vertical metálico, con una base, cerca de la cual tiene la entrada de gas, el tubo también presenta un orificio para la entrada de aire que se regula mediante un anillo que gira.

Hornilla Electrica

Aquel en que se produce calor por medio de la energía eléctrica. Puede ser de resistencia, de arco y de inducción.Horno manual de barro refractario o metal, que toma gralte. el nombre del combustible que se consume

Cápsula de porcelana

Este utensilio está constituido por porcelana y permite calentar algunas sustancias o carbonizar elementos químicos, es un utensilio que soporta elevadas temperaturas.

Al usar la capsula de porcelana se debe tener en cuenta que esta no puede estar vencida, pues de lo contrario, podría llegar a estallar.

Crisoles

Este utensilio permite carbonizar sustancias, se utiliza junto con la muflacon ayuda de este utensilio se hace la determinación de nitrógeno.

Rejilla

es la encargada de repartir la temperatura de manera uniforme cuando esta se calienta con un mechero.

Pinzas para crisol

Permiten sujetar crisoles

Pinza de madera

Una pinza o pinzas es una herramienta cuyos extremos se aproximan para sujetar algo. Funciona con el mecanismo de palancas simples

Trípode

Son utensilios de hierro que presentan tres patas y se utilizan para sostener materiales que van a ser sometidos a un calentamiento.

Aro Metálico

Sirve como soporte

Tenazas

Sirve para sujetar

Tubos de seguridad

Son tubos terminados en un embudo en uno de sus extremos; los hay de varias formas, rectos, de rosario, en ese, en trompeta, etc.; sirven para evitar re absorciones o para prevenir desprendimientos grandes de gas, y por tanto explosiones en los aparatos.

Balon de destilacion

Sirve para separar por destilación líquidos mezclados.

Termómetro

Es un utensilio que permite observar la temperatura que van alcanzando algunas sustancias que se están calentando. Si la temperatura es un factor que afecte a la reacción permite controlar el incremento o decremento de la temperatura.

MATERIALES DE PESADA

Balanza normal

Es un aparato basado en métodos mecánicos tiene una sensibilidad de una décima de gramo.

Balanza analítica

Es un aparato que está basado en métodos mecánicos tiene una sensibilidad de hasta una diezmilésima de gramo.

Juego de pesas

Distintos tipos para pesar.

Espátula

Es un utensilio que permite tomar sustancias químicas con ayuda de este utensilio evitamos que los reactivos se contaminen.

Cucharilla

Es un utensilio que tiene una varilla de 50 cm de largo. Se utiliza para realizar pequeñas combustiones de sustancias, para observar:por ejemplo el tipo de flama.

Pesafiltro

Contenedor de pesada

MATERIALES DE SEPARACIÓN

Embudo corriente

El embudo es un instrumento empleado para canalizar los líquidos en recipientes con bocas estrechas usado principalmente en cocina y laboratorio, también se puede usar en autos para llenar tanques de gasolina o meter el aceite en el motor sin derramar una gota.

Embudo Analítico

En su parte cónica se coloca la materia filtrante, papel de filtro, algodón, carbón vegetal, arena, etc., según la mezcla que se vaya a filtrar.

Embudo de separación

Es un embudo tiene la forma de un globo, existen en diferentes capacidades como: 250 ml, 500 ml. Se utiliza para separar líquidos inmiscibles.

Kitasato

Un kitasato es un matraz comprendido dentro del material de vidrio de un laboratorio de química. Podría definírselo como un matraz de Erlenmeyer con una tubuladura lateral.

Tubo Generador de Gas

Su nombre indica su funcion

Refrigerante de Licbig

Consisten en un tubo interior de vidrio o de metal rodeado por otro, a través del cual circula continuamente agua que entra por un tubo lateral en un extremo y sale por otro en el extremo opuesto. Por el tubo interior circulan gases o vapores provenientes de un matraz o balón y que han de condensarse o licuarse ; si el tubo interior es recto el condensador es de Hoffman o de Liebig, si en forma de espiral, se llama de serpentín, si en forma de bolas, refrigerante de rosario .

Aparato de kipp

Sirve para reacciones

Tubo Capilar

El tubo capilar es el caso más sencillo de dispositivo de expansión, pues consiste únicamente en un tubo de pequeño diámetro, que se actúa reteniendo el flujo de líquido refrigerante, la expansión se realiza a su salida al conectarlo al tubo que va hacia el evaporador.

Capsula de petri

Papel de Filtro

El papel de filtro es un papel que se corta en forma redondeada y se introduce en un embudo, con el fin de ser filtro para las impurezas insolubles y permitir el paso a la solución a través de sus poros.

Probeta de Decantación

Son tubos piriformes o cónicos terminados en su parte inferior en un tubo corto con llave, a veces llevan en su parte superior un tapón esmerilado. Sirven para separar por reposo líquidos no miscibles.

Embudo de Buchner

Un embudo Büchner es una pieza del material de laboratorio de química utilizado para realizar filtraciones. Tradicionalmente se produce en porcelana, por lo que se lo categoriza en el material de porcelana. Pero también hay disponibles en plástico, a causa de su bajo costo y menor fragilidad, utilizados principalmente en escuelas secundarias.

Matraz volumétrico

Son matraces de vidrio que se utilizan cuando se preparan soluciones valoradas, los hay de diversas medidas como: de 50 ml, 100 ml, 200 ml, 250 ml, 500 ml,1 L.

Frasco gotero

Permite contener sustancias. Posee un gotero y por esa razón permite dosificar las sustancias en pequeñas cantidades.

Frascos reactivos

Permiten guardar sustancias para almacenarlas, los hay de color ámbar y transparentes, los primeros se utilizan para guardar sustancias que son afectadas por los rayos del sol, los segundos se utilizan para contener sustancias que no son afectadas por la acción de los rayos del sol.

Piseta

Es un recipiente que se utiliza para contener agua destilada, este recipiente permite enguajar electródos.

Grupo 1. Utensilios de sostén. (UDS)

Adaptador para pinza para refrigerante o pinza Holder

Este utensilio presenta dos nueces . Una nuez se adapta perfectamente al soporte universal y la otra se adapta a una pinza para refrigerante de ahí se deriva su nombre. Están hechos de una aleación de níquel no ferroso

Anillo de hierro

Es un anillo circular de Fierro que se adapta al soporte universal. Sirve como soporte de otros utensilios como: Vasos de precipitados., Embudos de separación, etcétera. Se fabrican en hierro colado y se utilizan para sostener recipientes que van a calentarse a fuego directo.

Bornes

Es un utensilio que permite sujetar cables o láminas para conexiones eléctricas. Están hechos de acero inoxidable.

Tela de alambre

Es una tela de alambre de forma cuadrangular con la parte central recubierta de asbesto, con el objeto de lograr una mejor distribución del calor. Se utiliza para sostener utensilios que se van a someter a un calentamiento y con ayuda de este utensilio el calentamiento se hace uniforme.

Triángulo de porcelana

Permite calentar crisoles

Baño maría cromado

Es un dispositivo circular que permite calentar sustancias en forma indirecta. Es decir permite calentar sustancias que no pueden ser expuestas a fuego directo.

Calorímetro

Es un dispositivo que permite determinar el calor específico de algunas sustancias.

Cuba hidroneumática

Es una caja cromada con saluda lateral.Es un utensilio que tiene 30 cm de largo por 10 cm de altura. Se utiliza para la obtención de gases por desplazamiento de agua.

Desecador

Es un utensilio de vidrio aunque existen algunos que están hechos de plástico.

Los desecadores de vidrio tienen paredes gruesas y forma cilíndrica, presentan una tapa esmerilada que se ajusta herméticamente para evitar que penetre la humedad del medio ambiente. En su parte interior tienen una placa o plato con orificios que varía en número y tamaño. Estos platos pueden ser de diferentes materiales como: porcelana, o nucerite (combinación de cerámica y metal).

Embudo de Buchner

Son embudos de porcelana o vidrio de diferentes diámetros, en su parte interna se coloca un disco con orificios, en él se colocan los medios filtrantes. se utiliza para realizar filtraciones al vacío.

MATERIALES DE USO GENERAL

Tubos de ensayo

Estos recipientes sirven para hacer experimentos o ensayos, los hay en varias medidas y aunque generalmente son de vidrio también los hay de plástico.

Gradilla

Utensilio que sirve para colocar tubos de ensayo. Este utensilio facilita el manejo de los tubos de ensayo.

Refrigerante de rosario

Es un refrigerante que también recibe el nombre de: Refrigerante de Allin. Es un tubo de vidrio que presenta en cada extremo dos vástagos dispuestos en forma alterna. En la parte interna presenta otro tubo que se continúa al exterior, terminando en un pico gotero. Su nombre se debe al tubo interno que presenta. Se utiliza como condensador en destilaciones.

Refrigerante de serpentín

Es un refrigerante que también recibe el nombre de: Refrigerante de Graham. Su nombre se debe a la característica de su tubo interno en forma de serpentín. Se utiliza para condensar líquidos.

Refrigerante recto

Es un refrigerante que también recibe el nombre de: Refrigerante de Liebing. Su nombre se debe a que su tubo interno es recto y al igual que los otros dos refrigerantes se utiliza como condensador.

Cristalizador

Este utensilio permite cristalizar sustancias.

Matraz de reacción

Es un recipiente que permite contener sustancias.

Matraz de destilación

Es un recipiente que se utiliza para contener sustancias es una variación del matraz balón.

Balones

Balón sin base

Un balón de destilación es parte del llamado material de vidrio. Es un frasco de vidrio, de cuello largo y cuerpo esférico.

Balon con base

Es un recipiente que se utiliza para contener sustancias es una variación del matraz balón.

Vidrio de reloj

Es un utensilio que permite contener sustancias corrosivas.

Mortero y pilón

Son utensilios hechos de diferentes materiales como: porcelana, vidrio o ágata, los morteros de vidrio y de porcelana se utilizan para triturar materiales de poca dureza y los de ágata para materiales que tienen mayor dureza.

Tubo en U

el tubo en U funciona como deposito a través del cual se transmite la presión.

Soporte Universal

Es un utensilio de hierro que permite sostener varios recipientes.

Pinzas con Nuez

Varilla

Están hechos de varilla de vidrio y se utilizan para agitar o mover sustancias, es decir, facilitan la homogenización.

ÁREA DE ALMACENAMIENTOS REACTIVOS

ÁCIDOS

H2SO4 ÁCIDO SULFÚRICO

HCL ÁCIDO CLORHÍDRICO

CH3COOH ÁCIDO ACÉTICO



HNO3 ÁCIDO NÍTRICO

BASES

KOH HIDRÓXIDO DE POTASIO

NaOH HIDRÓXIDO DE SODIO

SALES

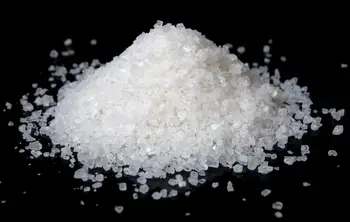

NaCl CLORURO DE SODIO

Na2So4 SULFATO DE SODIO

CUESTIONARIO

CONCLUSIÓN

 La importancia de  conocer las normas de seguridad en los laboratorios porque son preventivas, es decir, que así previenes  accidentes futuros que pudiesen presentarse y  errores. Ya que en algunos casos puedes dañar algún equipo.

 hemos comprendido que el laboratorio químico es un lugar donde se estudia compuestos, mezclas de sustancias o elementos donde se comprueba la validez de los principios químicos y que debe ser específicamente para ello.Por ello es importante conocer sus materiales para así poder usarlos de una manera adecuada
